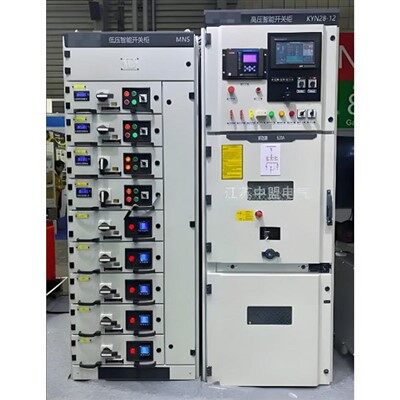

کابینت توزیع ولتاژ کم

این یک اصطلاح کلی برای کابینت اولیه است که برق را از یک ترانسفورماتور دریافت می کند (که از ولتاژ بالایی ابزار پایین می رود) و آن را با ولتاژ ایمن و قابل استفاده به مدارهای مختلف در سراسر یک ساختمان یا تسهیلات توزیع می کند.

سطح ولتاژ:به طور معمول ولتاژ را کنترل می کندحداکثر 1000 ولت ac(استانداردهای مشترک 400 ولت/230 ولت در اروپا و 480V/277V و 208V/120V در آمریکای شمالی است).

عملکرد اصلی:هدف اصلی آن استمحافظت ، انزوا و توزیعانرژی الکتریکی

اجزای کلیدی:

• قطع کننده اصلی مدار ورودی (ICB):سوئیچ اصلی و محافظت برای کل کابینت.
• سیستم اتوبوس:میله های مس یا آلومینیومی که به تمام مدارهای شاخه قدرت می دهند.
• شکن های فیدر خروجی:قطع کننده های مدار کوچکتر (MCCBS ، MCBS) که از هر مدار جداگانه محافظت می کند که به بارهای مانند روشنایی ، سوکت ، موتورها و سایر تابلوهای توزیع زیر {0 {0}.
• سوئیچ های جداسازی:برای جداسازی ایمن بخش ها برای نگهداری.
• نظارت اساسی:ممکن است شامل ولتاژهای آنالوگ ساده و آمپتور باشد.
